Essais mécaniques

Équipement Force Déplacement Température Type
Biaxiale Grand Déplacement 10 N à 2 kN par axe 1 à 500 mm par axe Ambiante Électromécanique
Instron E3000 2,1 kN 30 mm A voir Électromécanique
Biaxiale Petit Déplacement 100 N à 10 kN par axe 0.1 à 50mm par axe Ambiante Électromécanique
Escoffier -20 à 20 kN 50 mm Ambiante Hydraulique
Instron 5667 -30 à 30 kN 1135 mm A voir Électromécanique
Instron 8501 -100 à 100 kN 1000 mm A voir Hydraulique
Instron 5882 -?? à 100 kN ?? mm Ambiante Électromécanique
Instron 8031 50 à 100 kN ?? mm Ambiante Hydraulique
Instron 5800R -300 à 300 kN ?? mm -190 à 60 °C Électromécanique
Instron 8033 250 à 500 kN ?? mm Ambiante Hydraulique
Los System ?? à 2000 kN ?? mm Ambiante Hydraulique
Équipement Fréquence Force Déplacement Température Type
Instron 8872H2059 ?? -25 à 25 kN 1067 mm Ambiante Hydraulique
Instron 8874K227 ?? -25 à 25 kN 1051 mm Ambiante Hydraulique
Instron 8800MMJ7584 ?? ?? à 100 kN ??mm Ambiante Hydraulique
Instron 8501 jusqu'à 40 Hz -100 à 100 kN 1000 mm A voir Hydraulique
Instron E3000 jusqu'à 100 Hz 3 kN 30 mm A voir Électromécanique
Escoffier jusqu'à 150 Hz pour les petits déplacements -20 à 20 kN 50 mm Ambiante Hydraulique

Caractéristiques techniques

Type d'essai : Statique en traction - Compression

Force : -100 à 100 kN

Déplacement : 75 mm



Exemples d'essais

Influence d'un gradient de microstructure sur la fatigue d'un matériau métallique [LaMcube]

Interaction plasticité-environnement : application à la fissuration par fatigue des fontes [LaMcube]

Caractéristiques techniques

Type d'essai : Dynamique en traction - Compression

Force : -100 à 100 kN

Déplacement : -?? à ?? mm

Fréquence : ?? Hz



Exemples d'essais

Caractéristiques techniques

Type d'essai : Dynamique en traction - Compression

Force : -25 à 25 kN

Déplacement : 1067 mm

Fréquence : ?? Hz



Exemples d'essais

Caractéristiques techniques

Type d'essai : Dynamique en traction - compression - torsion

Force : -25 à 25 kN

Torsion : 100 Nm

Déplacement : 1051 mm

Fréquence : ?? Hz



Exemples d'essais

Étude multiaxiale de la durée de vie en fatigue et de l'auto-échauffement d'élastomères renforcés  [UML]

aa

Caractéristiques techniques

Type d'essai : Statique en Compression

Force : -2000 kN

Déplacement : -?? à ?? mm



Exemples d'essais

Caractéristiques techniques

Type d'essai : Statique en Compression

Force : 50 à 100 kN

Déplacement : -?? à ?? mm



Exemples d'essais

Caractéristiques techniques

Type d'essai : Statique en Compression

Force : 250 à 500 kN

Déplacement : -?? à ?? mm



Exemples d'essais

Qualification en compression des nouvelles briques écologiques [LaMcube]

Caractéristiques techniques

Type d'essai : Dynamique et statique en traction - compression

Force en statique : -2,1 à 2,1 kN

Force en dynamique : -3 à 3 kN

Déplacement : 30 mm

Fréquence : jusqu'à 100 Hz

Possibilité de travailler en température



Exemples d'essais

Étude uni-axiale de la durée de vie en fatigue d'élastomères renforcés à différentes températures et à différents degré de vieillissement thermo-oxydant   [UML]

Étude de comportement mécanique d'un bio-composite thermoplastique chargé de particules de coquillages de mer   [UML]

Caractérisation des effets photomécaniques sur des mélanges élastomères-dyarelethene par traction uni-axial   [UML]

Caractéristiques techniques

Type d'essai : Statique en traction - Compression

Force : -300 à 300 kN

Déplacement : -150 à 150 mm

Température : -190 à 60°C



Exemples d'essais

Couplages thermomécaniques en plasticité cristalline sous chargement cyclique dans un polycristal [LaMcube]

Etude en compression de matériaux plastiques issus de tuyaux pour stockage nucléaire [LaMcube]

Mécanisme d'endommagement par fatigue à faible cycle en polycristaux en acier inoxydable 316L [LaMcube]

Caractéristiques techniques

Type d'essai : Statique en traction (uniaxe et biaxe) + cisaillement pur

Force : 10N à 2kN par axes

Déplacement : 1mm à 500mm par axes

Pilotage complet par vidéo extensiométrie avec CRAPPY



Exemples d'essais

Caractéristiques techniques

Type d'essai : Statique en traction (uniaxe et biaxe)

Force : 100N à 10kN par axes

Déplacement : 0.1mm à 50mm par axes

Pilotage complet par vidéo extensiométrie avec CRAPPY



Exemples d'essais

Etude du comportement à la déchirure de matériaux élastomères endommagés par chargements multiaxiaux [LaMcube]

Caractéristiques techniques

Type d'essai : Statique en traction / compression

Force : -100 kN à 100 kN

Déplacement : 1310 mm



Exemples d'essais

Étude de comportement mécanique d'un bio-composite thermoplastique chargé de particules de coquillages de mer [UML]

Caractérisation mécanique de matériaux EPDM vieillis en ambiance nucléaire [UML]

Caractérisation de structures lattices obtenues par impression 3D pour les équipements sportifs absorbeurs de chocs [LaMcube]

Développement d’un textile prothétique mécaniquement adapté à la cure du prolapsus génital féminin [LaMcube]

Etude du comportement à la déchirure de matériaux élastomères endommagés par chargements multiaxiaux [LaMcube]

Développement d’un modèle de comportement mécanique de matériaux résorbables [LaMcube]

Caractéristiques techniques

Type d'essai : Statique en traction / compression

Force : ?? kN à ?? kN

Déplacement : ?? mm à ??? mm



Exemples d'essais

Caractérisation et modélisation de matériaux hétérogènes sous sollicitations multi-axiales [LaMcube]

Caractéristiques techniques

Diamêtre de l'échantillon : 20 - 37.5 mm

Pression maximale : 60 MPa

Contrainte déviatorique maximale : 400 - 180 MPa

Pression interstielle maximale : 60 MPa

Mesure de la déformation : LVDT ou jauge de contrainte



Exemples d'essais

Analyse de la stabilité des cavités souterraines abandonnées sous des conditions environnementales complexes [LaMcube]

Caractéristiques techniques

Diamêtre de l'échantillon : 20 - 37.5 mm

Pression maximale : 30 MPa

Contrainte déviatorique maximale : 200 - 120 MPa

Pression interstielle maximale : 30 MPa

Température : 20 à 90°C

Mesure de la déformation : LVDT ou jauge de contrainte



Exemples d'essais

Caractéristiques techniques

Diamêtre de l'échantillon : 20 mm

Pression maximale : 60 MPa

Contrainte de traction maximale : 10 MPa

Pression interstielle maximale : 60 MPa

Mesure de la déformation : jauge de contrainte



Exemples d'essais

Caractéristiques techniques

Diamêtre de l'échantillon : 37.5 mm

Pression maximale : 60 MPa

Contrainte déviatorique maximale : 120 MPa

Pression interstielle maximale : 55 MPa

Mesure minimale de perméabilité au gaz : 10^-22 m²

Mesure de la déformation : LVDT ou jauge de contrainte



Exemples d'essais

Caractéristiques techniques

Diamêtre de l'échantillon : 20 - 37.5 mm

Pression maximale : 60 MPa

Contrainte déviatorique maximale : 800 - 100 MPa

Pression interstielle maximale : 60 MPa

Mesure de la déformation :jauge de contrainte



Exemples d'essais

AAA

Caractéristiques techniques

Vitesse de rotation du disque : 4000 tr/min

Puissance du moteur maximum : 11.5 kW

Inertie : 3.35 kg.m² [1-15 kg.m²]

Charge maximum : 3.5 kN

Couple de freinage : 200 Nm

Dimension du disque : ⌀120-240 mm

Dimension du patin : 16*70*20 mm^3



Exemples d'essais

Relation entre l'état métallurgique d'inox martensitiques et l'émission de particules en situation de freinage [LaMcube]

Étude de l'usure et l'échauffement des matériaux structuraux aéronautiques en situation d'urgence [LaMcube]

Compréhension du comportement tribologique des matériaux composites organiques pour garniture de frein [LaMcube]

Performances de garnitures frittées métalliques à basse teneur en cuivre lors de freinage ferroviaire haute énergie [LaMcube]

Caractéristiques techniques

Vitesse de rotation du disque : 1000 tr/min

Puissance du moteur maximum : 3 kW

Charge maximum : 0.5 kN

Equipé de montage spécifiques : atmosphère controlée et étude du crissement



Exemples d'essais

Amorce du crissement : analyse expérimentale des liens avec le circuit tribologique [LaMcube]

Etude de la relation entre l'occurrence de bruit et l'aire de portance dans un contact sec glissant [LaMcube]

Caractéristiques techniques

Vitesse de rotation du disque : 10 à 1500 tr/min

Puissance du moteur maximum : 157 kW

Inertie : [2-7 kg.m2]

Couple de freinage : 9590 Nm

Dimension du disque : ⌀100-400 mm

Dimension du patin : Variable

Water spray : 6L/h

Humidity (max 95%) à 0,6-6 kg/h



Exemples d'essais

Simulation du vieillisement de garniture de frein ferroviaire observé en service, de manière accéléré sur banc d'essai   [LaMcube]

Etude et comparaison de performance de matériau vieillit en service et sur banc d'essai   [LaMcube]

Caractéristiques techniques

Vitesse de rotation du disque : 1500 tr/min

Puissance du moteur maximum : 90 kW

Inertie : 2x20 kg.m2 [1-60 kg.m2]

Dimension du disque : ⌀200-600 mm

Equipé d'une enceinte semi-anéchoïde



Exemples d'essais

Crissement des systèmes de freinage : influence des localisations de contact disque – matériau de friction [LaMcube]

Instrumentation

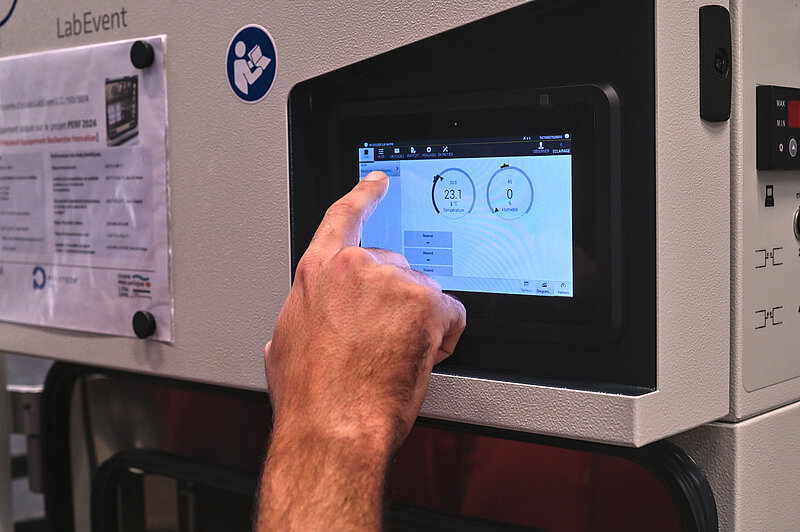

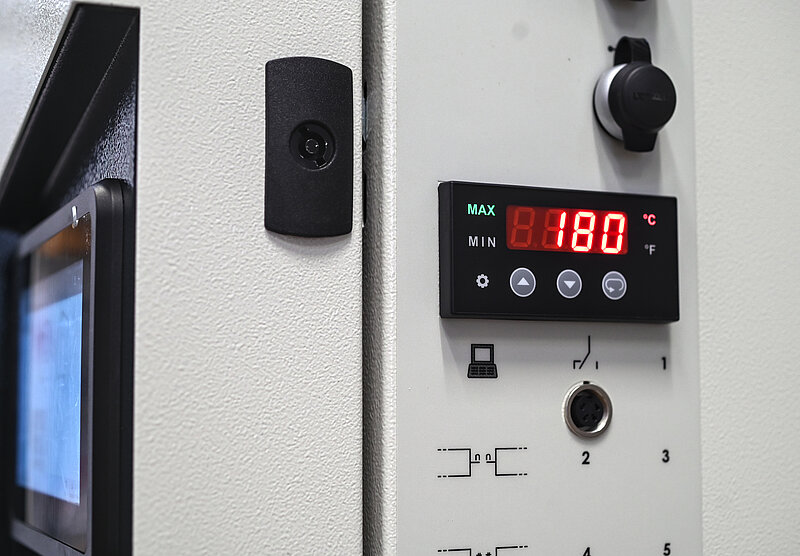

Caractéristiques techniques

Température : 20 à 65 °C

Humidité relative : 20 à 60 %

Dimensions maximales des échantillons : 2,5 * 1 * 1,5 m^3

Poids maximum des échantillons : 2 tonnes



Exemples d'essais

Caractéristiques techniques

Caractéristiques avec optique standard (objectif 1×) :

  • Plage de zoom : 7.8x - 160x
  • Résolution : max 525 pl/mm
  • Distance de travail : 61.5 mm
  • Champ d’objet : ⌀ 29.5mm - 1.44mm

Valeurs maximales (en fonction de la combinaison optique):

  • Grossissement : 1280x
  • Résolution : 1050 pl/mm
  • Largeur de structure visible :476 nm
  • Ouverture numérique : 0.35 nm
  • Champ d’objet : ⌀ 59 nm

Distances de travail :

  • 135 mm (plan 0.5×)
  • 112 mm (plan 0.8×)
  • 67 mm (Planapo 0.63×)
  • 61,5 mm (Planapo 1×)
  • 30,5 mm (Planapo 1.6×)
  • 20,1 mm (Planapo 2×)

Exemples d'essais

aa

Caractéristiques techniques



Megapixel CMORS Image Sensor :

  • 1024 x 1024 pixels at 20,000fps
  • 896 x 896 pixels at 25,000fps
  • 768 x 512 pixels at 50,400fps
  • 512 x 384 pixels at 87,500fps
  • 512 x 256 pixels at 120,000fps

Maximum Frame Rate :

  • 224,000fps (FASTCAM SA-Z type 200K)
  • 480,000fps (FASTCAM SA-Z type 480K)
  • 2,100,000fps (FASTCAM SA-Z type 2100K)

Global Electronic Shutter :

  • 1ms to 159ns independent of frame rate

Dynamic Range (ADC):

  • 12-bit monochrome, 36-bit color







Caractéristiques techniques

Résolution maximale : 2520 x 1440

FPS maximum : 425 fps

Temps d'exposition minimal : 1 µs

Sensibilité ISO / ASA : 15000 ASA mono 5000 ASA Color

Température de travail : -40 à 40 °C



aa

Caractéristiques techniques

Gamme spectrale : 3.4-3.95 µm - 4.6-5.05 µm

Résolution ; 640 x 512

Fréquence : 20Hz

Pitch : 24µm

NETD à 25°C : < 25 mk



Exemples d'essais

Caractéristiques techniques

Gamme spectrale : 1.5-5.1µm

Résolution : 640 x 512

Fréquence max en pleine résolution : 353 Hz

Pitch : 15 µm

NETD à 25°C : < 25 mk

Précision : +/-1 K



Exemples d'essais

aa

Caractéristiques techniques

Gamme spectrale : 1.5-5.1µm

Résolution : 640 x 512

Fréquence max en pleine résolution : 100 Hz

Pitch : 15 µm

NETD à 25°C : < 25 mk

Précision : +/-1 K



Exemples d'essais

Caractéristiques techniques

Gamme spectrale : 1.5-5.1µm

Résolution : 640 x 512

Fréquence max en pleine résolution : 60 Hz

Pitch : 15 µm

NETD : < 20 mk

Précision : +/-1 K



Exemples d'essais

Caractéristiques techniques

Input Channels:
Input ranges:
Coupling:
Frequency ranges:
Generator output:



Exemples d'essais

Caractéristiques techniques





Exemples d'essais

Caractéristiques techniques





Exemples d'essais

Caractéristiques techniques

Concentration de particule : Up to 3,000 particles/cm3 (3,000,000 particles/liter)

Concentration massique : 0.001 to 275, 000 μg/m³

Taille de particule : 0.3 to 10 μm

Résolution sur les tailles de particule : 5% at 0.5 μm per ISO 21501-01/04

Sampling Time : ≥ 1 second

Operational Temp : 0 to 45°C

Operational Humidity : 0 to 96% RH, non-condensing



Exemples d'essais

Caractéristiques techniques

Taille de particule : 6 to 560 nm

Operational Temp : 0 to 40°C

Sample Flow : 10 L/min



Exemples d'essais

Caractéristiques techniques

Taille de particule : 0.18, 0.32, 0.56, 1.0, 1.8, 3.2, 5.6, 10, and 18 µm

Sample Flow : 30 L/min



Exemples d'essais

Caractéristiques techniques

Particle size range : 0.006 - 10 μm

Number of size classes : 14

Sample flow rate : 10 lpm

Collection plate diameter : 25 mm

Sample temperature : 10-50 ºC

Sample humidity :  0-90 % RH Non-condensing

Sampling rate : 10 Hz



Exemples d'essais

Caractéristiques techniques

Concentration de particules :  0.1ppm to 20%

Taille de particule (en voie humide) : 17 to 2500 μm



Exemples d'essais

Caractéristiques techniques

Particle size range : 0.006 - 10 μm

Number of size classes : 14

Sample flow rate : 10 lpm

Collection plate diameter : 25 mm

Sample temperature : 10-50 ºC

Sample humidity :  0-90 % RH Non-condensing

Sampling rate : 10 Hz



Exemples d'essais

Caractéristiques techniques

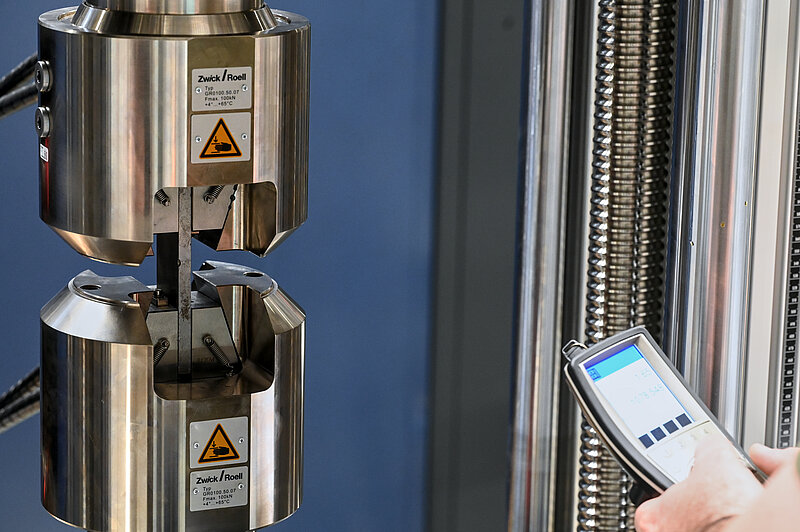

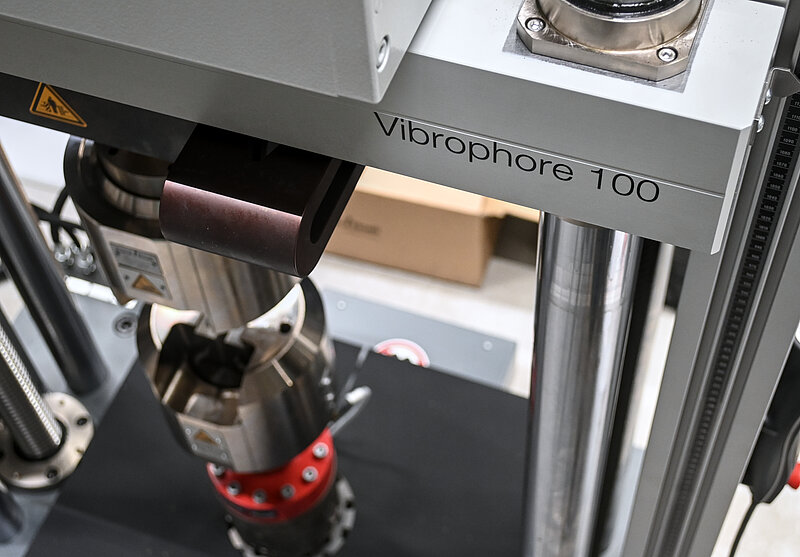

Type d'essai : Statique et dynamique (quelques cycles) en traction

Force : -10 à 10 kN

Déplacement : 0 à 50 mm



Exemples d'essais

Identification du comportement et des mécanismes de déformation de matériaux à gradient de microstructures [LaMcube]

Caractérisation d'éprouvettes d'alliages d'aluminium à microstrutures controlées pour application automobile [LaMcube]
